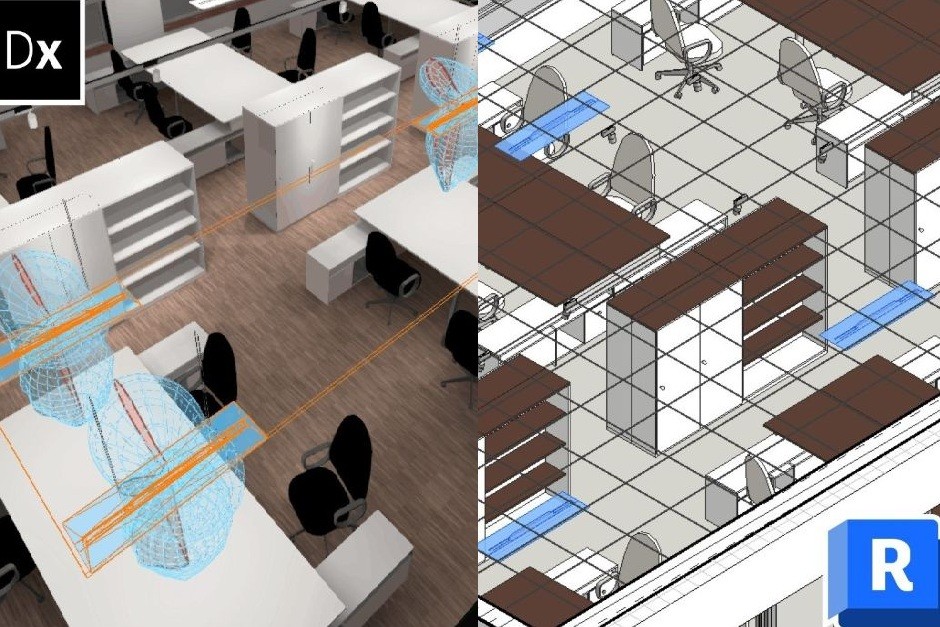

Lichtplaner können ihr vollständiges Beleuchtungsmodell aus DiaLux via dem offenen und herstellerunabhängigen Dateiformat IFC nach Revit übertragen. Leuchten, Positionen, Ausrichtungen und relevante Produktinformationen werden dabei automatisch übernommen. Gleichzeitig lassen sich bereits in Revit platzierte Leuchten als Vorplanung nach DiaLux übertragen und dort für die detaillierte Lichtplanung weiterverwenden.
Der Workflow basiert auf IFC als Austauschformat. Ein Architekturmodell aus Revit kann zunächst als IFC-Datei in DiaLux importiert und dort für die professionelle Lichtplanung genutzt werden. Nach Abschluss der Planung wird das Beleuchtungsmodell wiederum als IFC exportiert.
Über die DiaLuxBridge for Revit lässt sich diese Datei direkt in Revit laden. Das Plug-instellt die Gebäude- und Raumstruktur übersichtlich dar und importiert die geplanten Leuchten anschließend in das Revit-Modell.
Beim Import erstellt DIALux Bridge for Revit automatisch die passenden nativen Revit-Familien. Diese basieren auf dem internationalen Standard ANSI/IES TM-32-24. Die 27 obligatorischen Parameter werden automatisch angelegt und mit den entsprechenden Leuchtendaten aus DiaLux befüllt. Das manuelle Erstellen von Familien und Übertragen einzelner Produktinformationen entfällt.
Damit stehen die Leuchten in Revit nicht nur als geometrische Objekte zur Verfügung, sondern als strukturierte BIM-Elemente mit den für die weitere Projektbearbeitung relevanten Informationen.
Die DiaLux Bridge for Revit unterstützt auch Workflows, bei denen Leuchten bereits während der architektonischen Planung positioniert wurden. Vorhandene Leuchten aus Revit können in DiaLux als klar gekennzeichnete Platzhalter importiert und anschließend durch reale Produkte aus der DiaLux-Leuchtendatenbank ersetzt werden. So lassen sich bestehende Vorplanungen direkt als Grundlage für die professionelle Lichtplanung weiterverwenden.
Mehr Informationen zu der DiaLux Bridge for Autodesk Revit gibt es auf:
www.dialux.com/dialux-bridge-for-revit
